Staalprofielen

Welke staalprofielen zijn er?

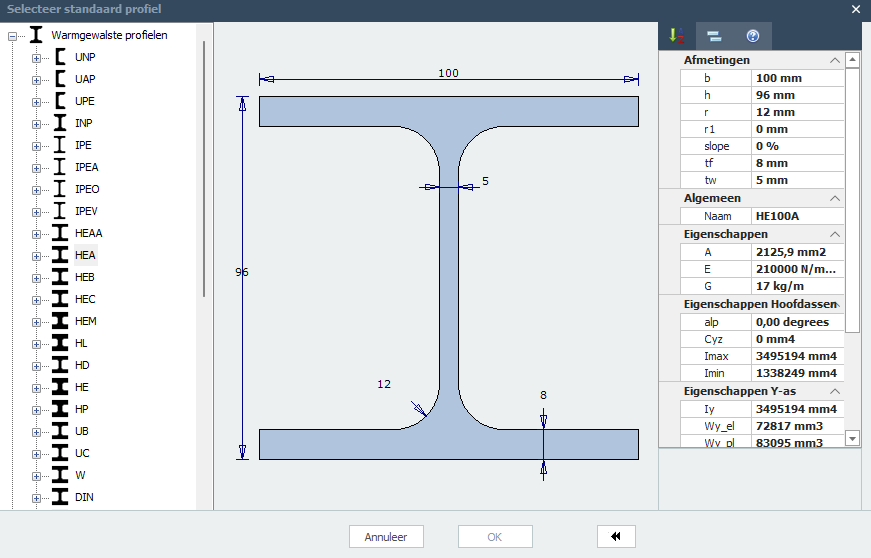

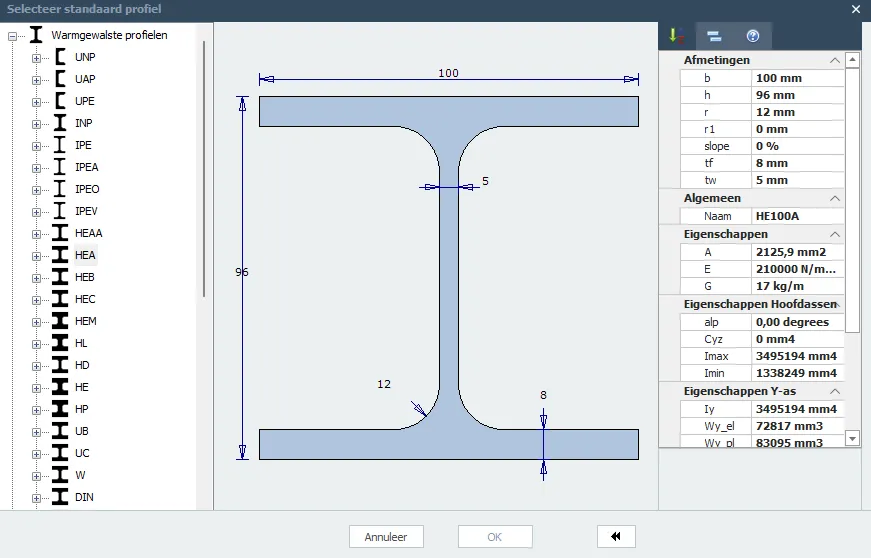

Om deze vraag te beantwoorden kunnen we kijken naar 2 factoren. Een constructeur bepaald vaak in overeenstemming met een architect, particulier of aannemer welk profiel er gekozen wordt. Deze wordt tegenwoordig bijna altijd middels een rekenprogramma berekend. In het rekenprogramma is een grote bibliotheek aanwezig met allerlei soorten profielen. Aan de andere kant moeten we ook kijken naar wat er voor aanbod is bij de staalleveranciers. Een constructeur kan wel een staalprofiel opgeven, maar als deze niet beschikbaar is bij een staalleverancier, dan wordt het natuurlijk lastig om hier aan te komen. Zo zijn er in een rekenprogramma profielen zoals een UNP, UAP, UPE, INP, IPE, IPEA, IPEO, IPEV, HEAA, HEA, HEB, HEC, HEM, HL, HD, HE, HP, UB, UC, W, DIN, DIE, DIL, DIR, NP, B, Hoekprofielen, Kokers, Vierkant, Plat, Strip en Rond beschikbaar.

Echter, bij een staalleverancier zoals Van Delft zijn er slechts enkele van deze profielen beschikbaar, zoals HEA, HEB, HEM, IPE, UNP, Kokers, Hoekprofielen, Buizen.

Wanneer kies je welk profiel?

Draagbalk

Indien je een draagbalk hebt die horizontaal onder de vloer of gevel geplaatst wordt, is het meest gekozen profiel een HEA balk. Mocht je voor een goedkopere en minder brede balk willen gaan, dan is een IPE een goed profiel. Mocht je een minder hoog profiel willen kiezen, dan zou je kunnen denken aan een HEB of zelfs HEM profiel. Hieronder is een globaal overzicht weergegeven van wanneer je voor welk profiel zou kiezen, afhankelijk van wat de prioriteit heeft.

En om je een concreter voorbeeld te geven, stel we hebben een balk van 3,0 m lang. Dan zijn er dus 4 voor de hand liggende opties. Over wat voor prijzen, gewichten, hoogtes en breedtes praten we dan als we een profiel moeten kiezen? Hieronder een overzicht van 4 profielen met een gelijkwaardige sterkte en stijfheid waarbij de prijzen, gewichten en afmetingen op een rijtje zijn gezet. Houdt er hierbij wel rekening mee dat ieder profiel ook nog andere eigenschappen heeft en dat iedere situatie apart bekeken zou moeten worden. Zo kan een IPE balk makkelijker kippen.

Kolom

Voor een kolom (verticale staander) wordt vaak een HEA of kokerprofiel toegepast indien de kolom wordt weggewerkt. Als de kolom in het zicht blijft, valt de keuze eerder op een rond buisprofiel. Een UNP en IPE profiel is minder geschikt omdat deze in de zwakke richting makkelijk kan knikken, waardoor je al snel een groter profiel nodig hebt.

In sommige gevallen is een kolom ook onderdeel van een stabiliteitsportaal. Dat houdt in dat er momenten overgedragen dienen te worden om zo een gebouw stabiel te kunnen houden tijdens een storm. In dat geval is een koker of buisprofiel niet geschikt. Dan dient er altijd een H-profiel toegepast te worden, zoals een HEA, HEB of HEM.

Latei

Indien de latei zich aan de binnenkant van een woning bevindt, wordt er vaak een HEA, IPE of hoeklijn toegepast. Voor een latei aan de buitenkant wordt meestal gekozen voor een hoeklijn, omdat deze makkelijk weg te werken is. Hieronder een overzicht van profielen die je zou kunnen toepassen bij een overspanning van 1,0 m. Een andere mogelijkheid is eventueel nog om een betonlatei of Staltonlatei toe te passen.
